上海凯来谱硬核赋能：点阵飞秒 fsLA-ICPMS 精准解析石英流体包裹体成分
来源：本站编辑
发布时间：2026-05-21
浏览量：55
上海凯来谱采用上海凯来全自研生产制造的GenesisGEO点阵飞秒激光剥蚀系统（fsLA-ICP-MS）进行剥蚀采样，强大的飞秒激光可以稳定剥蚀目前已知的任何矿物，尤其是石英、萤石等纳秒激光无法稳定剥蚀的透明矿物，飞秒激光都可以稳定、可控剥蚀。配备自主研发的Peek材质圆形旋风单样品池，内径2.5cm，高度1cm。针对各类透明、半透明的硅酸盐矿物、碳酸盐矿物、磷酸盐等矿物中的包裹体进行测试。
一、应用优势

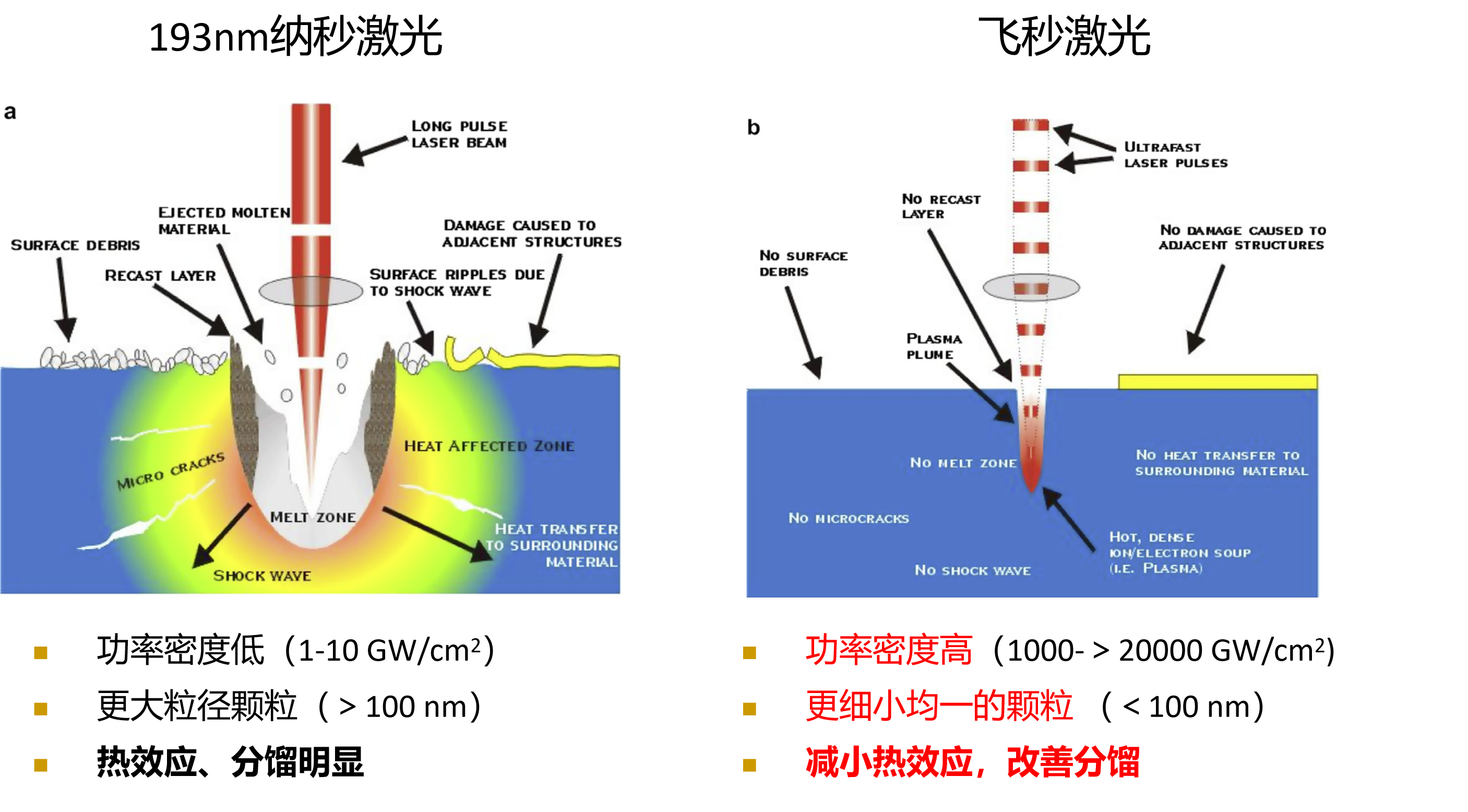

图1. 纳秒与飞秒的对比
飞秒激光剥蚀是基于超短脉宽飞秒激光对样品进行微区原位剥蚀的技术，激光能量能够在材料表面瞬间沉积，直接产生多光子电离，而非通过热传导实现剥蚀，几乎不产生热效应。
2.精准定位、高清观察＜10μm包裹体

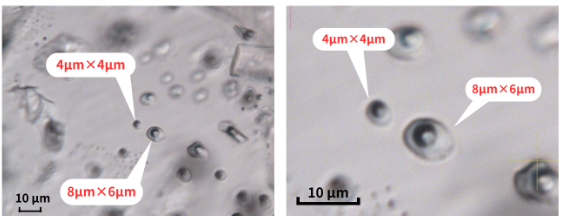

图2. 小于10μm的流体包裹体镜下照片
3.Z轴动态变焦与冷冻剥蚀

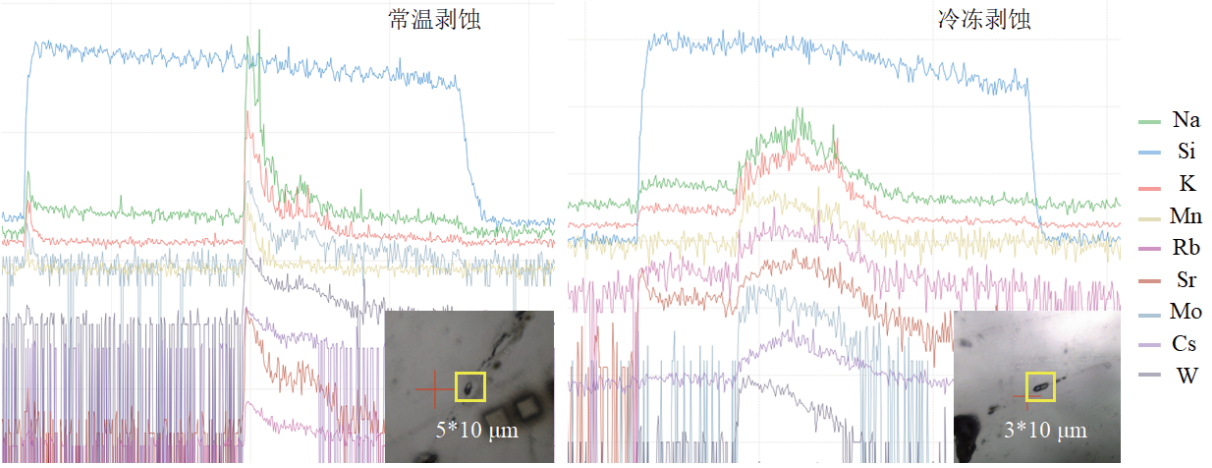

图3.流体包裹体在常温和冷冻条件下信号对比图

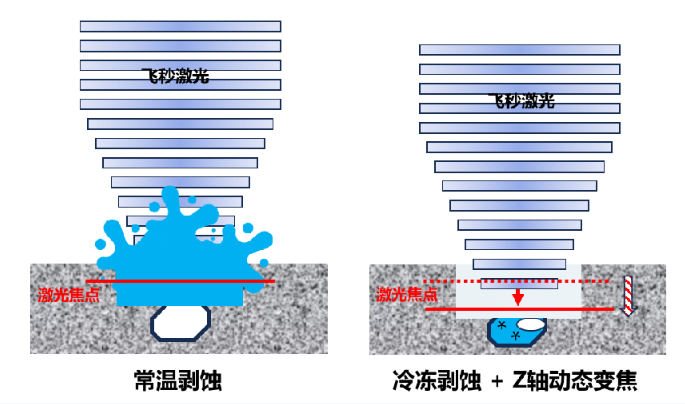

图4.冷冻剥蚀与Z轴动态变焦示意图
二、测试实例
1、精准定位

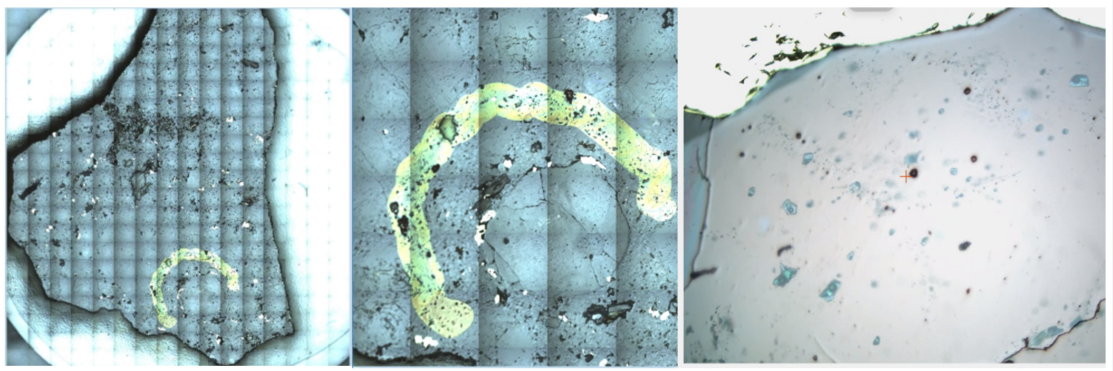

图5.样品全扫描照片与选点位置
2、实际信号

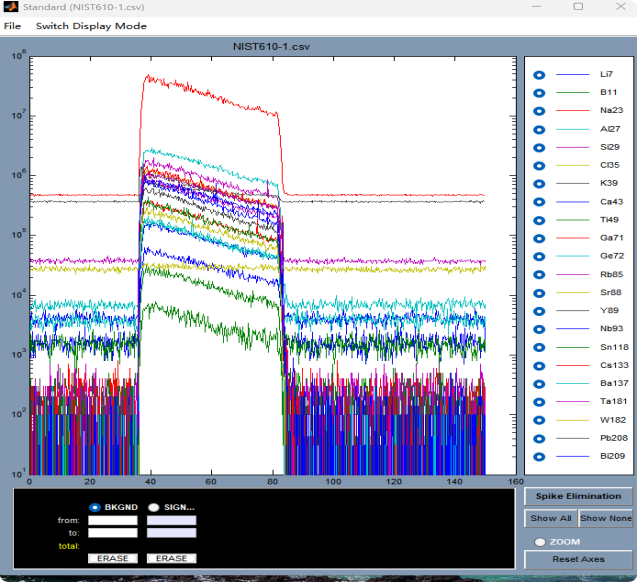

图6.Sills软件NIST610信号图（30μmx30μm光斑）

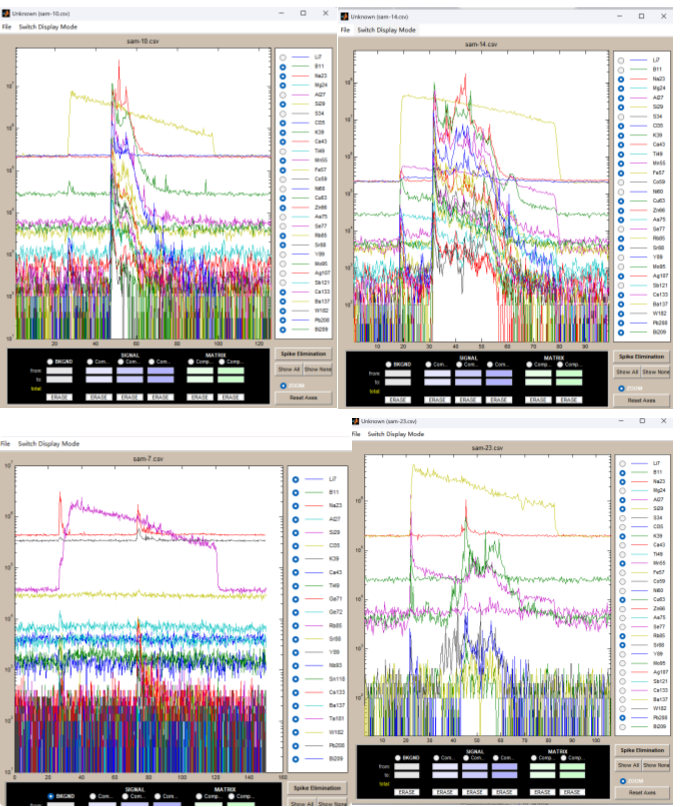

图7.Sills软件石英流体包裹体信号图
三、客户案例
中国科学院广州地球化学研究所博士研究生林钦（第一作者）、孙明道副研究员、徐义刚研究员等合作，在《GSA Bulletin》发表了关于华北北缘早白垩世花吉营组富氟热液蚀变及关键金属再分配的研究成果。
研究成果
本研究对凝灰岩中的岩浆锆石、热液锆石及褐帘石开展了 U–Pb 同位素定年工作，并对上述矿物及萤石流体包裹体进行了原位主、微量元素分析。

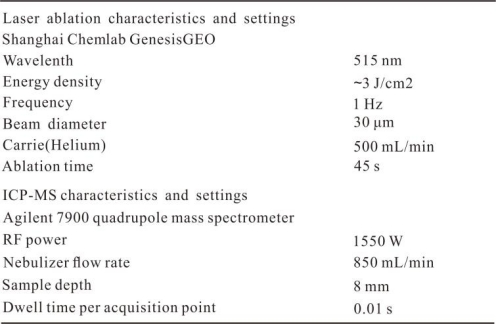

其中，萤石和褐帘石的微量元素和萤石流体包裹体成分分析在凯来 515 nm GenesisGEO飞秒激光剥蚀系统联用电感耦合等离子体质谱仪（fs-LA-ICP-MS）上完成（参数详见表）。
测试结果显示，萤石包裹体中Na（0.5-8.3 wt%）、Al（0.3-3.4 wt%）、Rb（18.9-348.8 μg/g）、Ti（7.6-185.2 μg/g）含量变化范围大，而K含量相对稳定（1.1-1.3 wt%）。依据化学成分特征，可将流体划分为低钠高铝和高钠低铝两类。此外，包裹体中还检测到Li（24.3-92.3 μg/g）、Zr（6.3-82.5 μg/g）、Nb（5.7-67.6 μg/g）、Pb（2.2-32.3 μg/g）、Zn（7.0-55.2 μg/g）、U（0.7-8.5 μg/g）、Ta（0.3-5.0 μg/g）、Th（2.6-337.3 μg/g）等元素，且其浓度显著高于宿主萤石。该结果证实了富氟热液对关键金属的强携带能力，为 “含氟热液驱动关键金属迁移富集” 的核心观点提供了直接的流体地球化学证据。

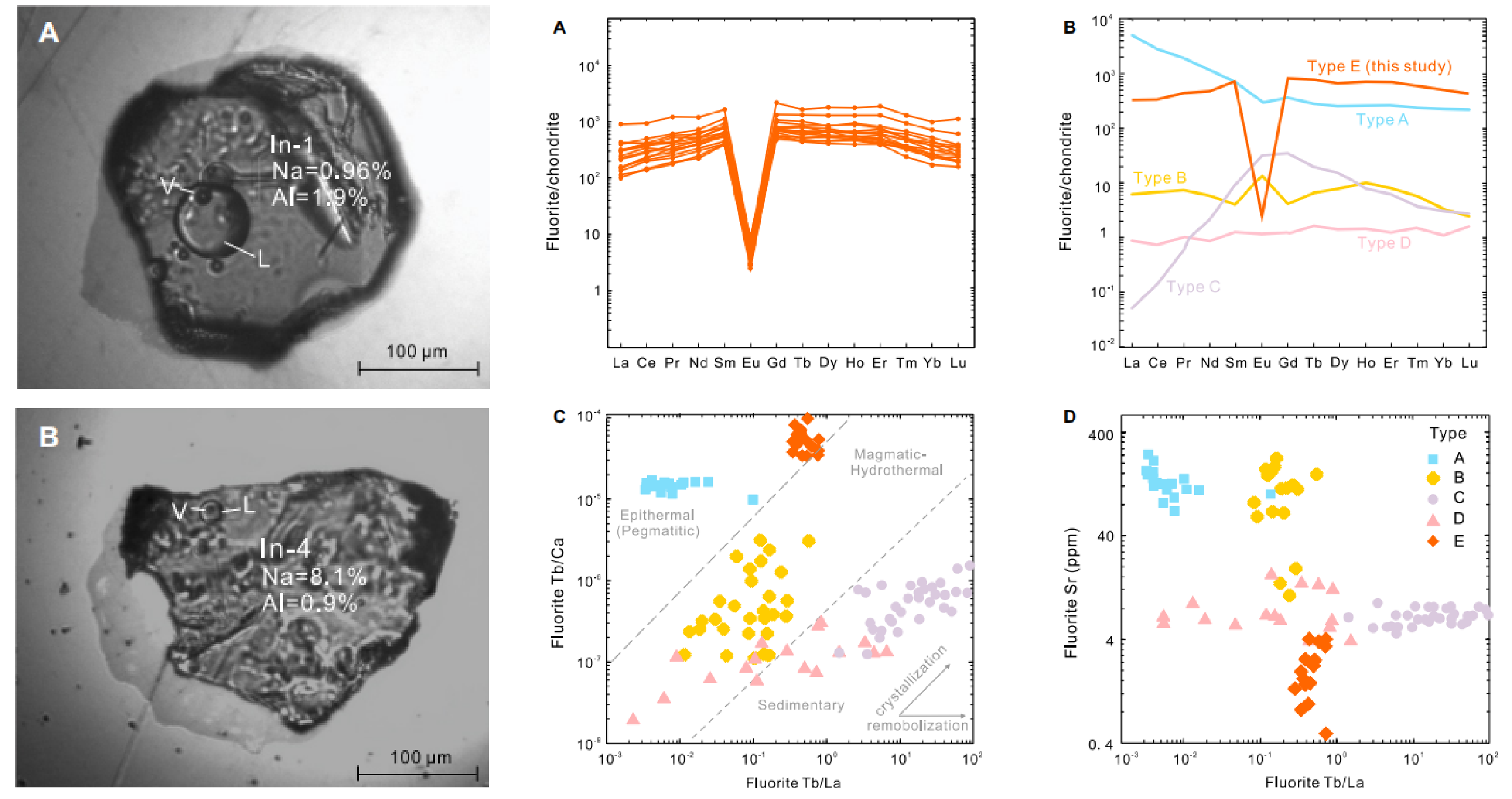

图8.萤石透射显微照片&REE配分模式及成因判别图解
萤石及其流体包裹体化学特征显示，热液流体富含F、Na、Al、K、Rb等元素，属浅成（<1.5 km）、中低温（120–310 °C）的“上覆流体-岩浆释放混合型”上升体系。富氟流体显著提升了Nb、Cs、Th、Be、U、Sn、W等稀有金属的迁移能力，氟与围岩相互作用导致金属沉淀，在粗粒高硅凝灰岩中形成Nb等元素富集，被热液改造的褐帘石中Nb含量最高达2000 µg/g，指示该区具有良好的W-Sn-Nb-Ta找矿前景。本研究提出“岩性孔隙度-硅度控制热液吸附柱”模型，认为粗粒、富硅火山碎屑岩对富氟流体具有最强的脱氟和金属沉淀能力，为沉积盆地中隐伏稀有金属矿藏的评价提供了新思路。
送样须知
包裹体片尺寸需控制在直径2cm或者长宽1.5×1.5cm以内，厚度不超过0.5cm。测试前需要对包裹体的尺寸、深度、盐度进行测量，包裹体大小在5-50μm为佳，深度在10-20μm之间为佳，目标包裹体四周最好干净，无杂质裂痕或者其它包裹体。送样前需详细记录目标包裹体的所在位置照片，便于测试时快速定位。送样前需对流体包裹体进行显微测温，获取等效盐度NaCl作为定量计算的内标。最好有明显标识可以区分包裹体片的正反面，避免找错表面浪费机时。
